DEP 거더

교량의 신축이음장치를 제거하여 공사비 감소와 사용성 및 유지관리성을 개선시킨 반일체식교대 교량으로, 등단면 단부격벽 / 단부턱 / 차수대를 제공하여 단부측 균열방지 /시공 편의성 증대 / 차수성을 향상시킨 교량공법

DEP GIRDER 개발배경

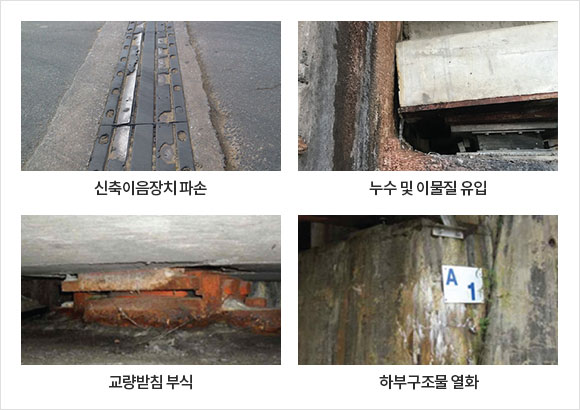

종래 조인트교

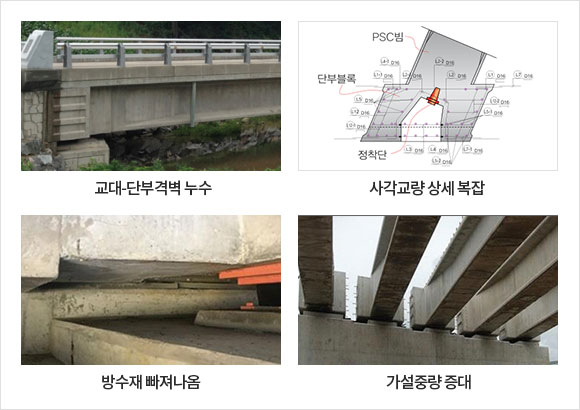

기존 PSC 반일체식교대 교량

DEP GIRDER 공법개요

교량의 신축이음장치를 제거하여 공사비 감소와 사용성 및 유지관리성을 개선시킨 반일체식교대 교량으로서, 단부격벽을 등단면으로 연속 시공하여 균열을 방지하고, 거더 하단부에 적용된 단부턱을 단부격벽의 밑면거푸집으로 활용해 시공이 간편하며, 단부격벽 하면에 설치한 차수대로 누수로 인한 교량의 열화를 방지할 수 있는 교량 공법 (특허 제10-1863116)

DEP GIRDER 제원

DEP-EX (한국도로공사 EX거더)

구분	단부			중앙부			비고
표준형고
적용지간	30m	35m	40m	45m	50m	55m	-
형고	1.5m	1.8m	2.1m	2.4m	2.7m	-	40Mpa
	1.3m	1.6m	1.8m	2.1m	2.3m	2.6m	50Mpa
	1.2m	1.4m	1.6m	1.8m	2.1m	2.3m	60Mpa

DEP-EN (유지관리 정착구 적용-개선형 거더)

구분	단부		유지관리 정착구		중앙부		비고
형상							유지관리용 비부착 긴장재 4EA
적용지간	25m	30m	35m	40m	45m	50m	-
형고	1.1m	1.3m	1.6m	1.9m	2.3m	2.6m	40Mpa

개략공사비

지간	DEP-EX		중앙부
지간	형고	거더 단가(천원)	형고	거더 단가(천원)
30m	1.5m	23,400	1.3m	23,893
35m	1.8m	32,858	1.6m	33,5459
40m	2.1m	42,019	1.9m	42,904
50m	2.4m	50,949	2.3m	52,021

※ B=20.9m (1.175+7@2.65+1.175), fck=40MPa 기준

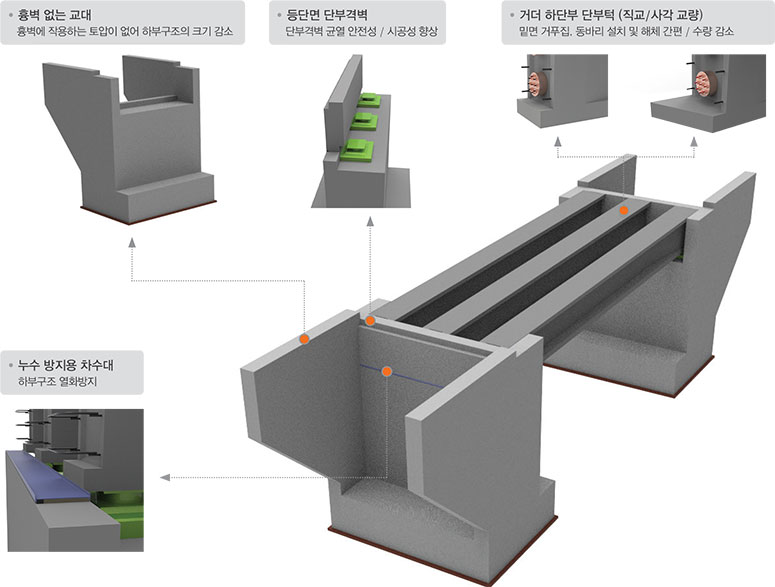

DEP GIRDER 반일체식교대 교량 특징

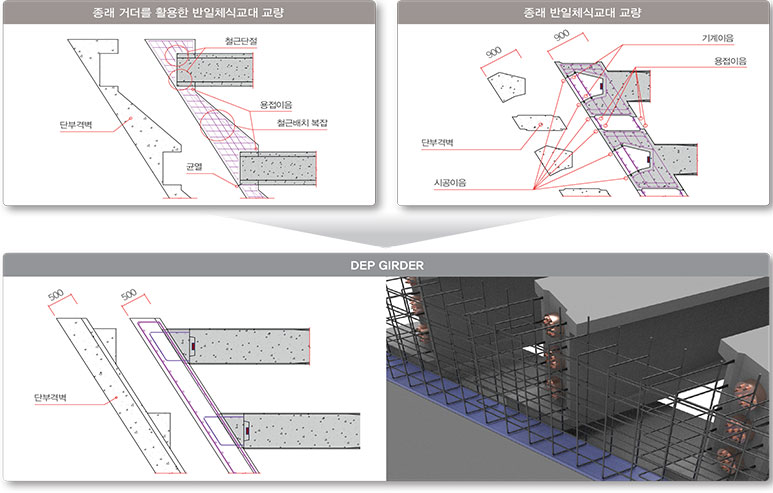

등단면 연속 단부격벽

단부격벽 균열 안전성 향상 및 철근 가공 조립 간단

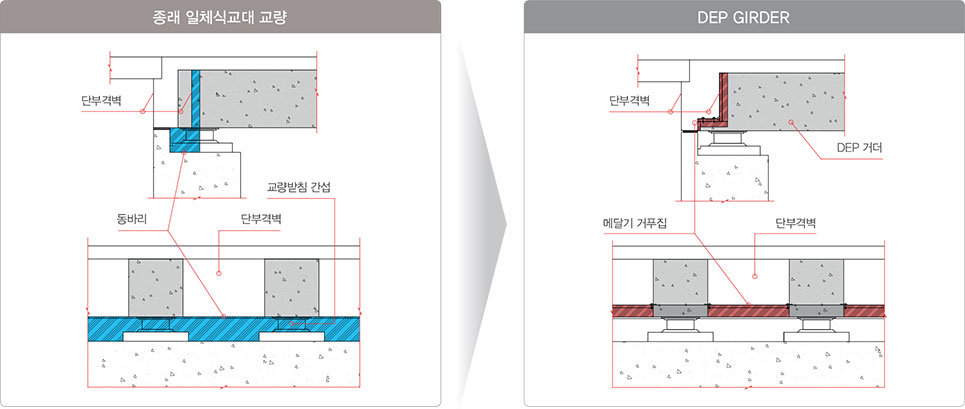

단부턱

단부격벽의 밑면 거푸집 역할 및 단부턱 사이 매달기 거푸집 설치 가능
거푸집 동바리 수량 감소 및 설치와 해체가 간편, 사각교량 시공 편리

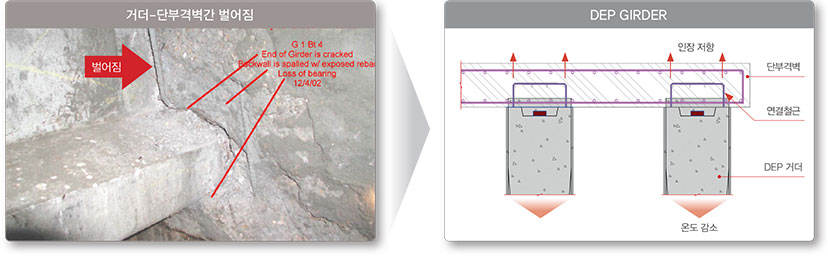

거더-단부격벽 연결철근

거더와 단부격벽간 일체성 확보 (벌어짐 방지)

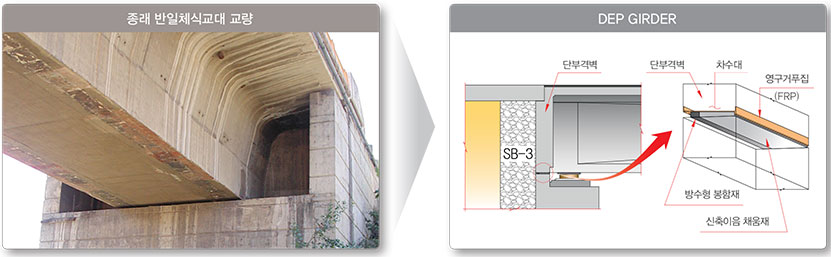

차수대

교대 상면과 단부격벽 하면 사이의 누수 방지

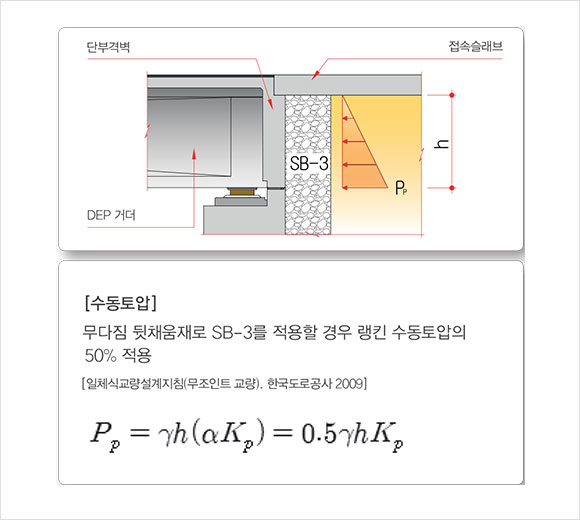

무다짐 뒤채움

단부격벽부 토압 저감
SB-3 사용

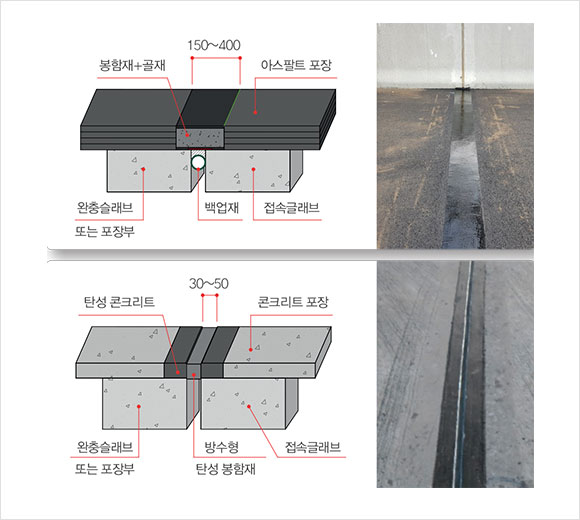

신축조절부 (C.C.J.)

줄눈형태로 상부구조 미소 신축량 조절

공법비교

구분	DEP 거더			종래 PSC 반일체식			B.I.B. 거더
30m
공법개요	거더 단부에 단부턱을 형성하여 사각에 관계 없이 거더와 일체화된 등단면 단부격벽의 제작이 가능하고, 차수대를 설치하여 접합부 누수를 방지할 수 있는 반일체식교대 교량 공법			종래 PSC빔을 교대에 거치한 후 단부격벽을 현장타설하여 PSC빔과 단부격벽을 일체화시킨 반일체식교대 교량 공법			거더 제작시 일부 단부격벽을 일체로 제작 한 후 거치한 다음, 단부격벽 사이에 무수축 콘크리트를 타설하여 단부격벽을 완성하는 반일체식교대 교량 공법
제작공정	1. 베드 설치 2. 철근 및 쉬스 조립 3. 콘크리트 타설 (단부턱 형성) 4. 증기양생 및 거푸집 탈형 5. 긴장재 긴장 6. 거더 가설 7. 단부격벽 및 가로보 제작 8. 바닥판 타설			1. 베드 설치 2. 철근 및 쉬스 조립 3. 콘크리트 타설 4. 증기양생 및 거푸집 탈형 5. 긴장재 긴장 6. 거더 가설 7. 단부격벽 및 가로보 제작 8. 바닥판 타설			1. 베드 설치 2. 철근 및 쉬스 조립 3. 콘크리트 타설 (거더 일체 단부격벽 제작) 4. 증기양생 및 거푸집 탈형 5. 긴장재 긴장 6. 거더 가설 7. 단부격벽 철근조립 및 무수축 몰탈 타설 8. 바닥판 타설
제작공정	[공통] - 신축이음장치 배제로 초기 공사비 및 유지관리비 감소 - 단부격벽과 뒤채움재와의 상호작용으로 내진저항성 향상 - 토압감소로 하부구조 축소 [주요 장단점] - 거더 제작 간단 - 등단면 연속 단부격벽으로 균열안전성 향상 - 거더-단부격벽 연결철근으로 구조일체성 확보 - 단부턱 제공으로 단부격벽 시공 간편 - 차수대 설치로 연결부 누수 방지 - 가설 시 전도방지상세 필요			[공통] - 신축이음장치 배제로 초기 공사비 및 유지관리비 감소 - 단부격벽과 뒤채움재와의 상호작용으로 내진저항성 향상 - 토압감소로 하부구조 축소 [주요 장단점] - 거더 제작 간단 - 단부격벽 현장작업 복잡 - 단부격벽 불연속으로 균열안전성 저하 - 교대-단부격벽 누수 - 가설 시 전도방지상세 필요			[공통] - 신축이음장치 배제로 초기 공사비 및 유지관리비 감소 - 단부격벽과 뒤채움재와의 상호작용으로 내진저항성 향상 - 토압감소로 하부구조 축소 [주요 장단점] - 단부격벽 일체화로 전도안전성 향상 - 단부격벽 현장작업 간단 - 사각 교량의 단부격벽 시공 복잡 - 단부격벽 시공이음부 다수 - 교대-단부격벽 누수 - 단부격벽 일체로 가설중량 증대
경제성	구분		공사비	구분		공사비	구분		공사비
	상부 (40m)	거더	41 만원/㎡ (4,200만원/본)	상부 (40m	거더	41 만원/㎡ (4,200만원/본)	상부 (40m	거더	45만원/㎡ (4,200만원/본)
	상부 (40m)	바닥판	20 만원/㎡	상부 (40m	바닥판	20 만원/㎡	상부 (40m	바닥판	20 만원/㎡
	소계		61 만원/㎡	소계		61 만원/㎡	소계		65 만원/㎡
	하부	교대	25 만원/㎡	하부	교대	60 만원/㎡	하부	교대	50 만원/㎡
	직접 공사비		111 만원/㎡	직접 공사비		121 만원/㎡	직접 공사비		115 만원/㎡
	간접비 (45%)		50 만원/㎡	간접비 (45%)		54 만원/㎡	간접비 (45%)		502만원/㎡
	총공사비		161 만원/㎡	총공사비		175 만원/㎡	총공사비		1617 만원/㎡
