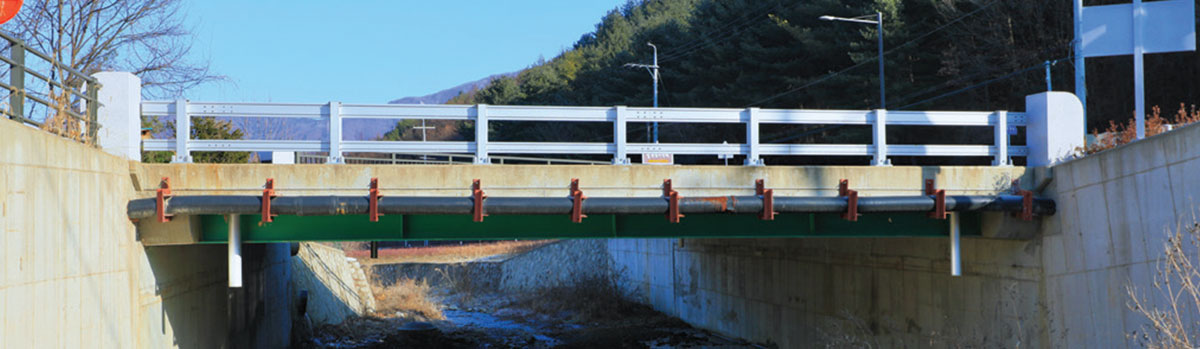

SPA라멘교

시공중 강거더의 설치높이 조절 및 변위수용과 전도방지가 가능하도록 한 다기능 받침연결장치를 적용하고, 균열안전성과 교량 하부공간 확보에 유리한 거더 매립형 사각헌치를 적용한 강합성 라멘교 교량공법

개요

  • 상부구조로 강판형을 적용하여 경제적이면서도 급속시공 및 공기단축이 가능
  • 거더매입형 헌치를 적용하여 교량하부 공간 활용성 증대
  • 시공중 거더의 설치높이 조절 및 변위 수용과 전도방지가 가능하도록 한 다기능 받침연결장치를 적용하여 시공성을 극대화시킨 라멘공법

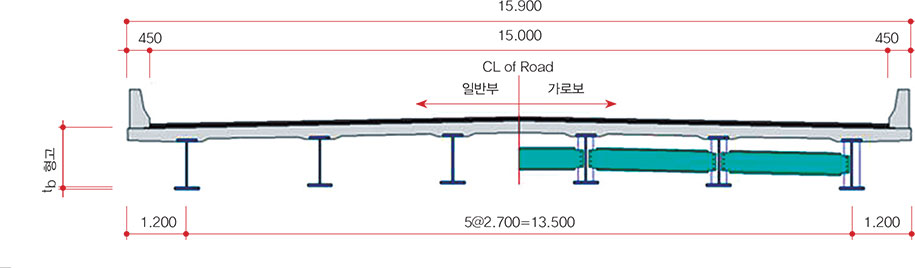

  • 표준단면
  • 공사비
경간 20m 25m 30m 35m 40m 45m 50m
표준형고 0.8m 0.9m 1.1m 1.2m 1.4m 1.6m 1.8m
총 공사비
(45%계상)		 SPA 라멘교 165만원/㎡ 170만원/㎡ 180만원/㎡ 190만원/㎡ 195만원/㎡ 200만원/㎡ 210만원/㎡
SPA 일체식 150만원/㎡ 155만원/㎡ 15만원/㎡ 175만원/㎡ 180만원/㎡ 185만원/㎡ 195만원/㎡

※ SPA 라멘교는 직접기초, SPA 일체식교대 교량은 말뚝기초(L=10m)이며, 부대공 제외 구조물 공사비임.

특징

강판형 활용

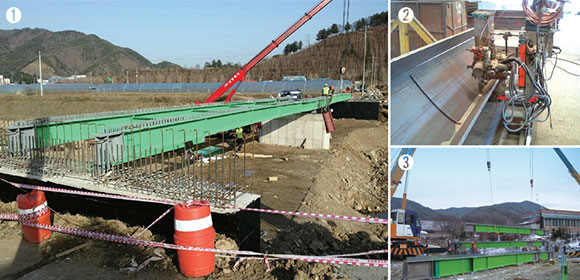

  • 상부구조로 강판형 적용
    • ① 장경간, 저형고 가능
    • ② 공장제작으로 제작성 불필요
    • ③ 급속시공 가능 (빠른제작 및 가설)

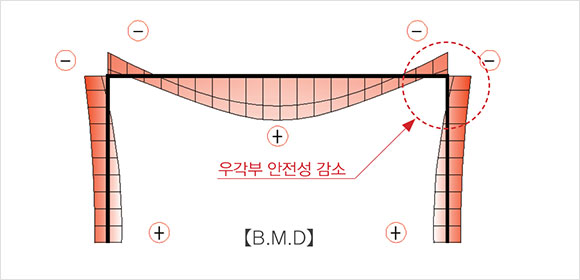

우각부 헌치 최소화
  • 조인트교 가설방식 적용으로 거더 및 바닥판 자중에 대한 우각부 모멘트 제거
    • - 우각부 안전성 증대

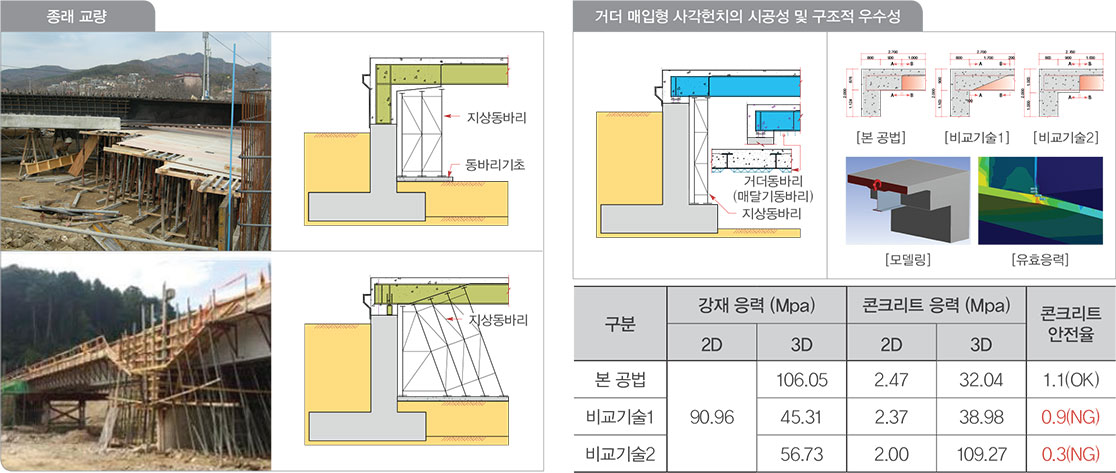

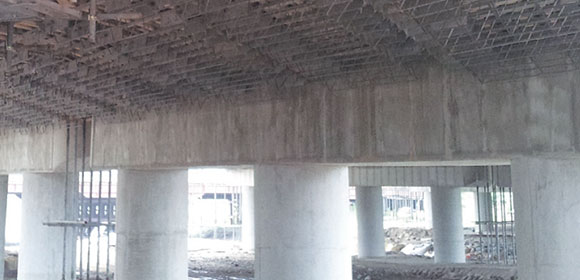

거더 매입형 사각헌치 활용
  • 우각부 헌치 최소화
    • - 다리밑공간 활용성 증대
    • - 계획고 감소 가능
    • - 매달기 동바리 적용 가능 (지상동바리 배제)

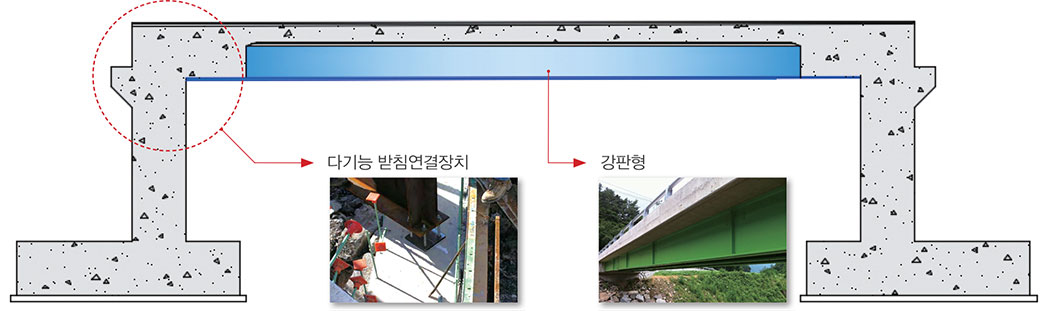

다기능 받침연결장치

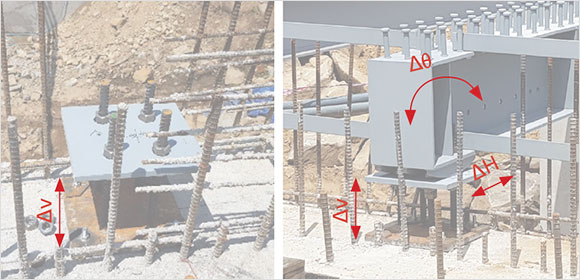

  • 시공중 거더 높이 조절가능 및 수평 회전변위 수용
    • - 계획고 변경
    • - 각종 시공 오차 발생시 현장에서 바로 대응 가능
    • - 전도방지 기능
다기능 받침연결장치 활용
