HACOM 라멘교

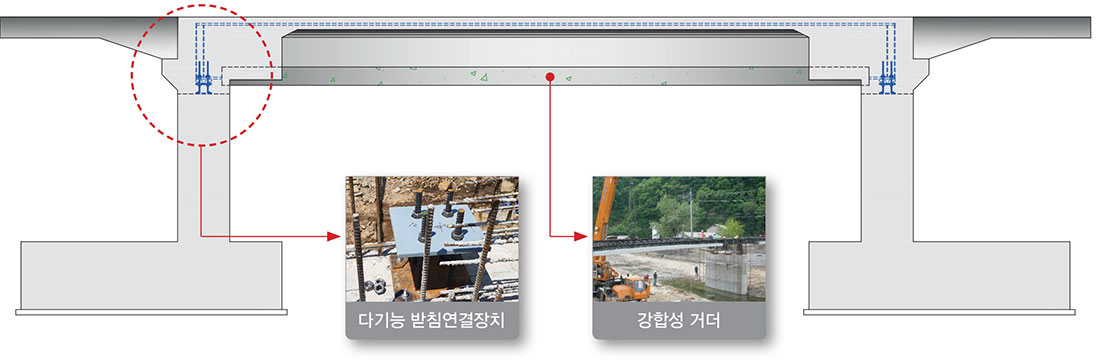

공법개요

  • 시공 중 거더의 설치높이 조절 및 변위 수용과 전도방지가 가능하도록 한 다기능 받침연결장치를 적용하여 시공성을 극대화시킨 라멘 공법
  • 거더 매입형 헌치를 적용하여 교량하부 공간 활용성 증대 및 균열 안전성 확보

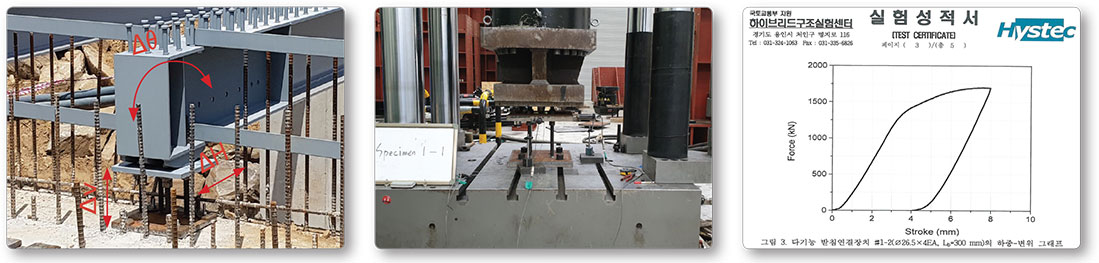

다기능 받침연결장치

우각부 헌치 최소화
  • 시공 중 거더 설치높이 조절 가능선형변경 및 민원 발생 시 즉각 대처
  • 수평 및 회전 변위 수용시공오차 관련 수용범위 확대, 시공성 향상
  • 시공 중 거더의 전도 방지
  • 받침장치 내 강봉 상하부를 구속하여 좌굴성능 향상LRFD 설계 검토 및 실험 검증

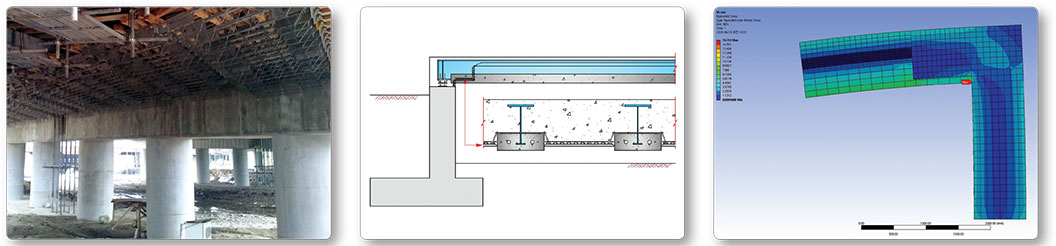

거더 매입형 사각헌치
  • 형하공간 활용성 증대
  • 계획고 감소 가능
  • 매달기 동바리 적용 가능지상동바리 배제
  • 헌치부 콘크리트 응력집중 감소종래 돌출형 헌치 대비 약 10% 응력집중 감소
