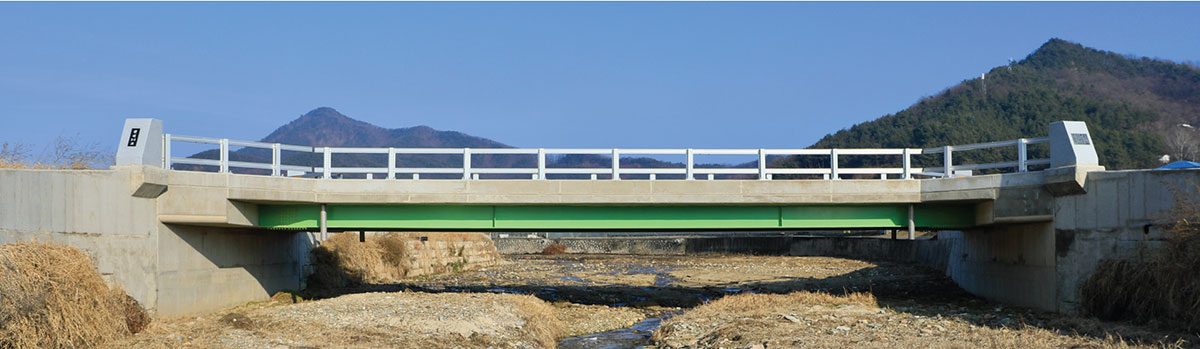

SPA반일체식 교대교량

벽체 하단에 상하부 구조간 휨모멘트 전달을 최소화 시킬수 있는 전단연결부를 제공하여 벽체 높이와 기초크기를 감소시킬 수 있는 반일체식교대 교량공법

개요

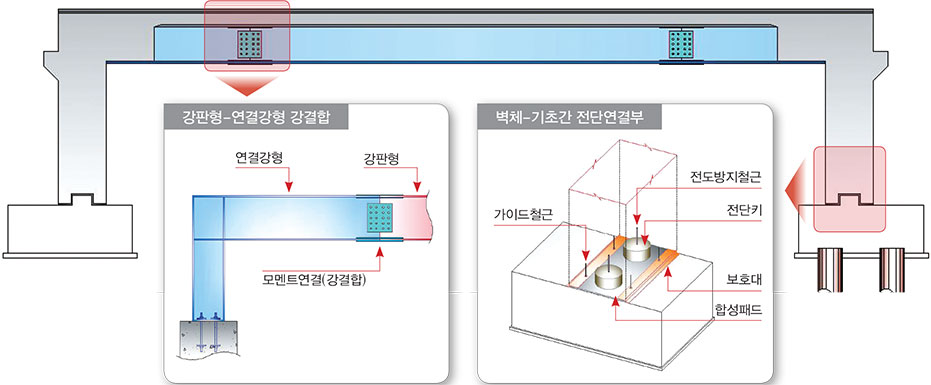

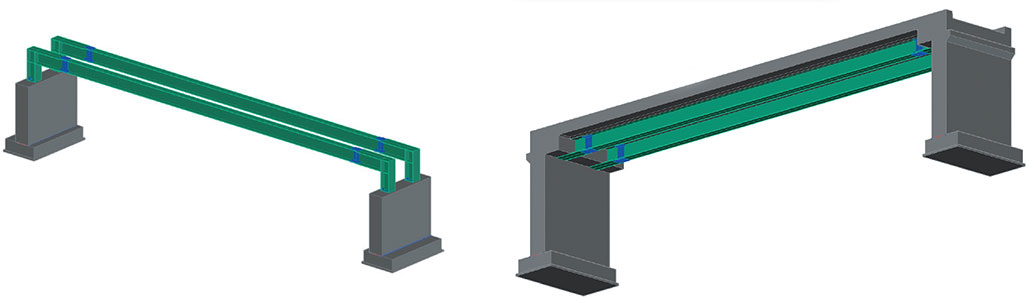

  • 일부 선 시공된 벽체에 연결강형을 가설한 후, 강판형을 연결강형에 강결합시킨 다음 잔여 벽체와 바닥판 콘크리트를 타설하여 일체화시킨 반일체식교대 교량공법
  • 벽체하단과 기초가 분리되도록 전단연결부를 설치하여 사용하중에 대해 기초부에 모멘트가 최소화되도록 한 반일체식교대 교량공법
  • 일부 선 시공된 벽체에 연결강형을 가설한 후, 강판형을 연결강형에 강결합시킨 다음 잔여 벽체와 바닥판 콘크리트를 타설하여 일체화시킨 반일체식교대 교량공법
  • 벽체하단과 기초가 분리되도록 전단연결부를 설치하여 사용하중에 대해 기초부에 모멘트가 최소화되도록 한 반일체식교대 교량공법

특징

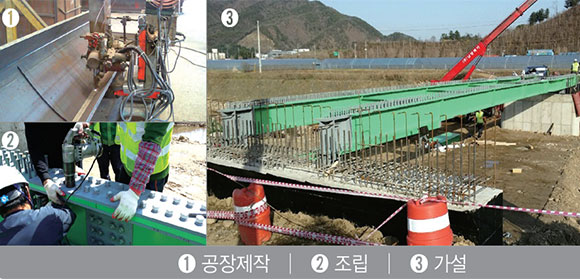

강판형 활용
  • 신속한 거더제작 및 간편 가설
  • 별도 제작장 불필요

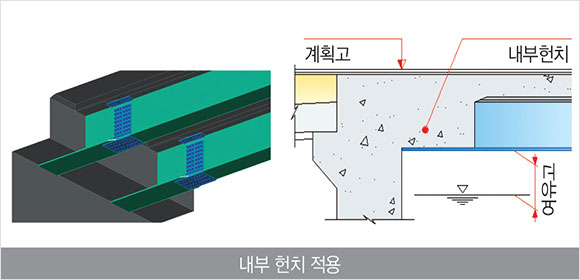

우각부 헌치 최소화
  • 형하공간 활용성 증대
  • 계획고 감소 가능

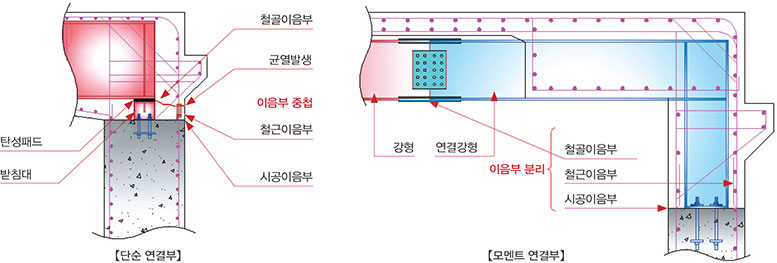

말뚝-소교대 일체화 방법
  • 최대 부모멘트 구간을 피한 연결부 및 철근이음부 제공
  • 모멘트 연결로 연결부 안전성 향상
  • 연결강형이 우각부에서 연속되어 우각부 안전성 향상

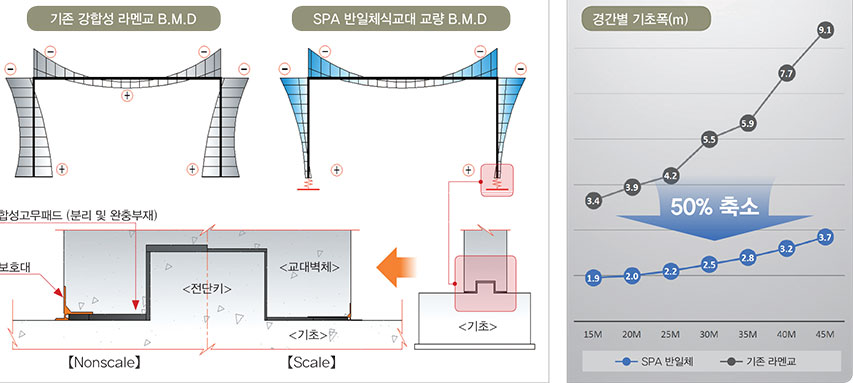

전단 연결부
  • 교대벽체 하단 전단연결부 설치 (교대벽체와 기초 콘크리트간 부재 분리)
  • 교대벽체, 상부구조 작용 모멘트 기초 미전달 → 벽체높이 및 기초크기 최소화 가능
전단 연결부 특징
  • 다방향 콘크리트 전단키 사용으로 다방향 수평변위 구속
  • 콘크리트 전단키로 전단키 내구성 향상
  • FRP보호대 사용으로 외부 토사 유입 방지
  • 교대 벽체 중앙에 전도방지 철근 배근
  • 가이드 철근 배근으로 시공 중 주철근 전도 방지 시공, 안정성 향상

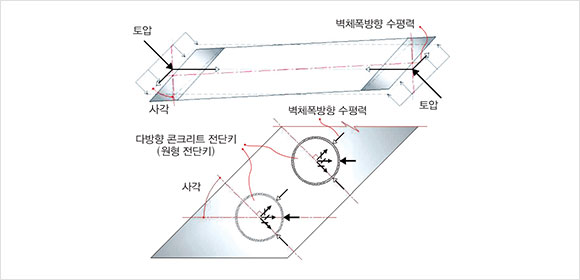

다방향 콘크리트 전단키
  • 교축방향뿐만 아니라 교직방향을 포함한 다방향 수평변위 구속
  • 원형 전단키 적용으로 다방향에 대한 전단응력을 일정하게 유지시킬 수 있어 전단키 구조적 안전성 향상
  • 콘크리트 전단키로 전단키 내구성 향상

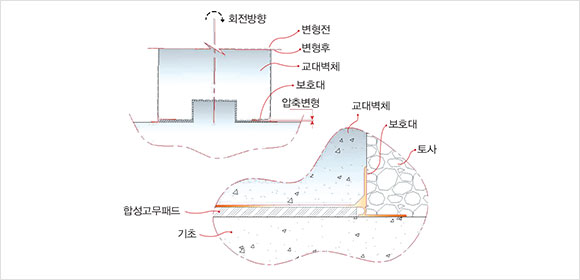

보호대
  • 교대벽체하단 모서리부 보호대 설치
  • 보호대는 FRP 재료로 내구성 확보
  • 벽체 회전변위에 대한 콘크리트 모서리부 보호
  • 합성고무패드 보호 (유실방지, 직접적 외부접촉 방지)
  • 외부 토사 유입방지

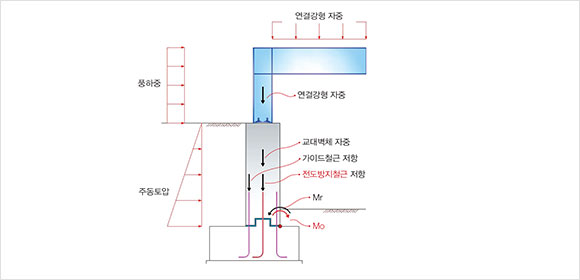

전도방지 철근
  • 교대벽체 중앙에 전도방지철근 배근
  • 가이드철근과 더불어 1차 시공벽체 전도방지 역할

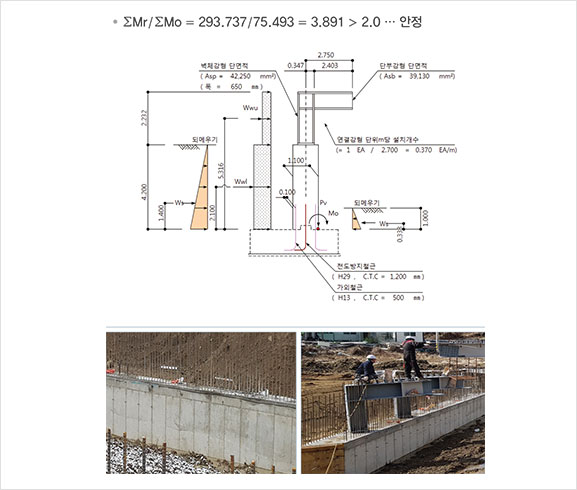

  • Mr / Mo > 2.0

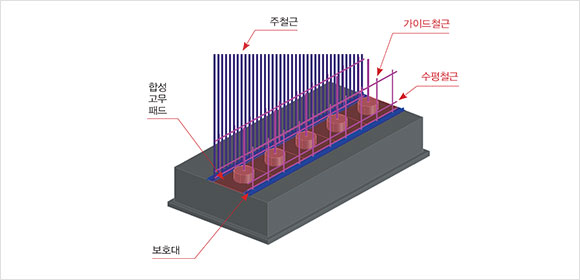

가이드 철근
  • 가이드철근에 수평철근 결속
  • 가이드철근, 수평철근 지지대로 주철근 배근
  • 시공중 주철근 전도방지
  • 시공 안정성 향상

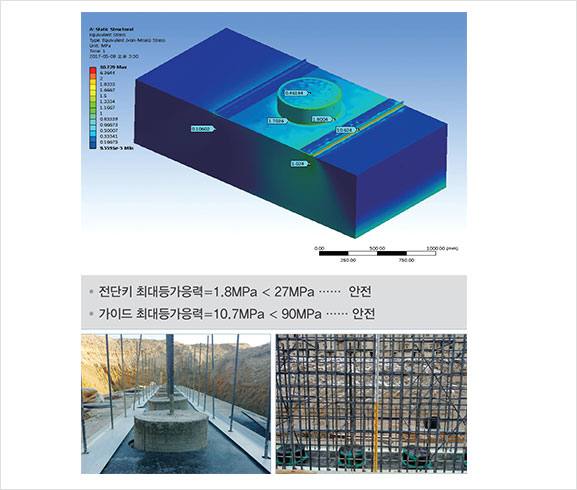

안전

  • 제 원 : 1등교, 경간=30.0m, 형고=1.1m, 하부높이=7.5m, 기초길이=2.5m, 전단키=Φ550×200㎜
  • 작용하중 : 모멘트=1.02kN·m, 수평력=217.10kN, 수직력=606.31kN
  • 강 도 : 콘크리트 설계기준강도(27MPa), FRP 휨강도(90MPa, 횡방향)
다양한 콘크리트 전단키
전도방지

경제

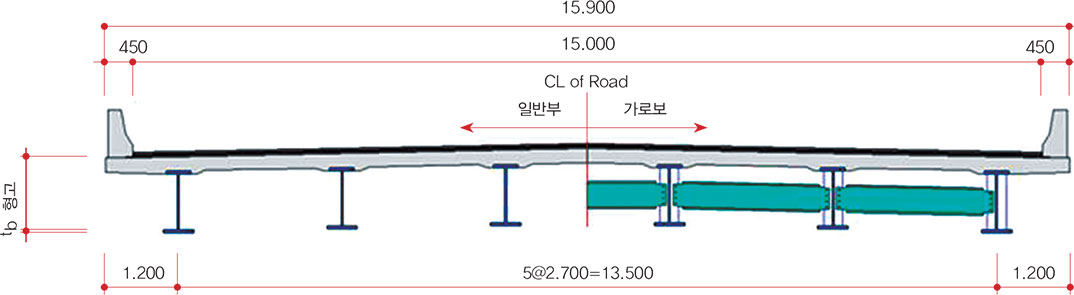

  • 표준단면
  • 공사비
경간 20m 25m 30m 35m 40m 45m 50m
표준형고 0.8m 0.9m 1.1m 1.2m 1.4m 1.6m 1.8m
총 공사비 (45%계상) 145만원/㎡ 150만원/㎡ 160만원/㎡ 165만원/㎡ 170만원/㎡ 175만원/㎡ 180만원/㎡

효과

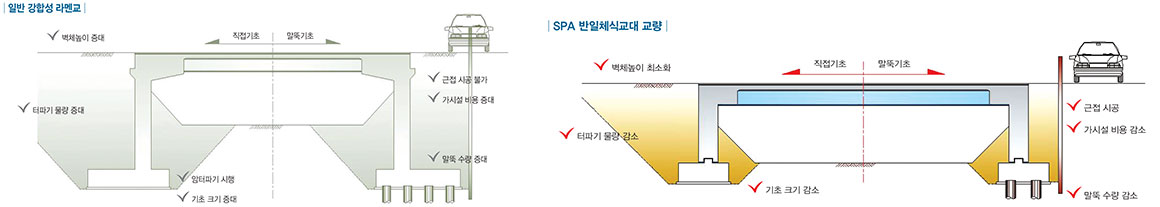

물량 및 적용성 비교

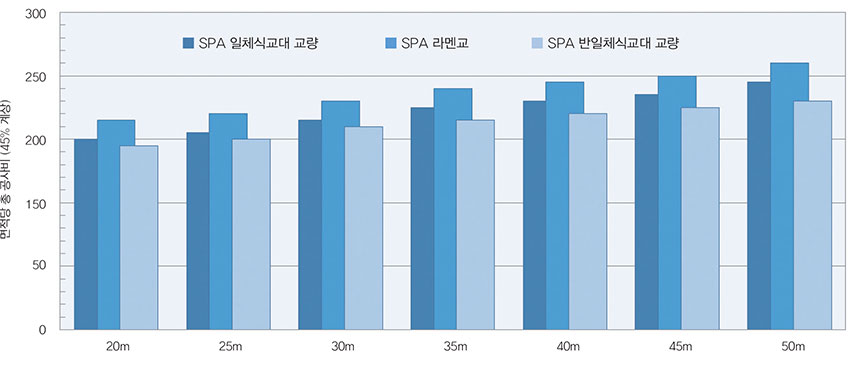

공사비 비교

※ SPA 일체식교대 교량은 말뚝기초(L=10m) 기준이며, SPA 라멘교 및 반일체식 교대교량은 직접기초 기준임. 부대공 제외 구조물 공사비임.

시공

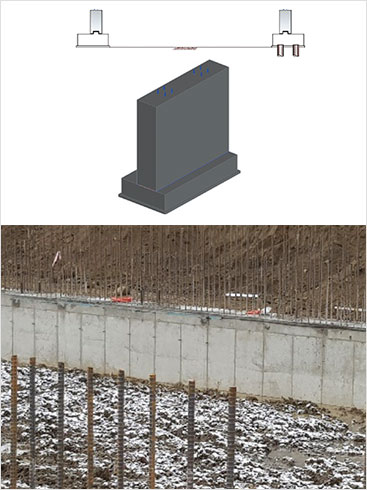

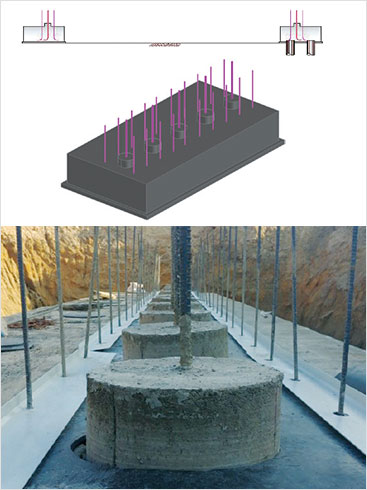

STEP 1 - 기초시공

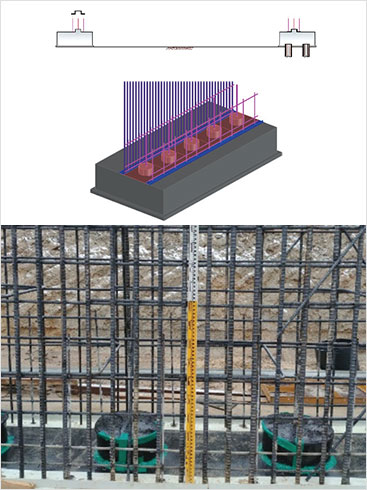

STEP 2 - 전단연결부 및 철근 시공
STEP 3 - 일부 벽체 선시공

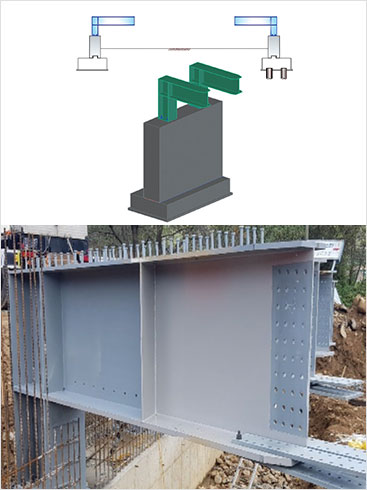

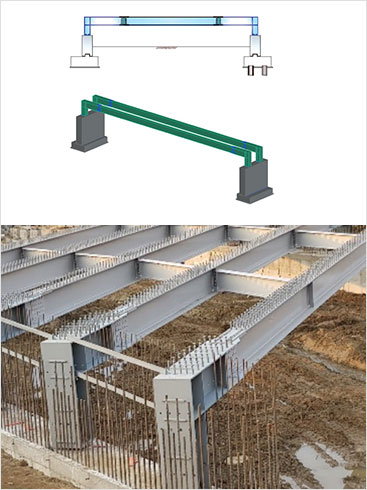

STEP 4 - 연결강형 가설
STEP 5 - 강판형 가설

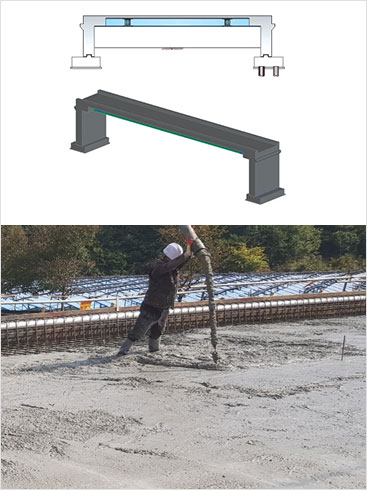

STEP 6 - 바닥판 시공
