HACOM 반일체식 교대 교량

공법개요

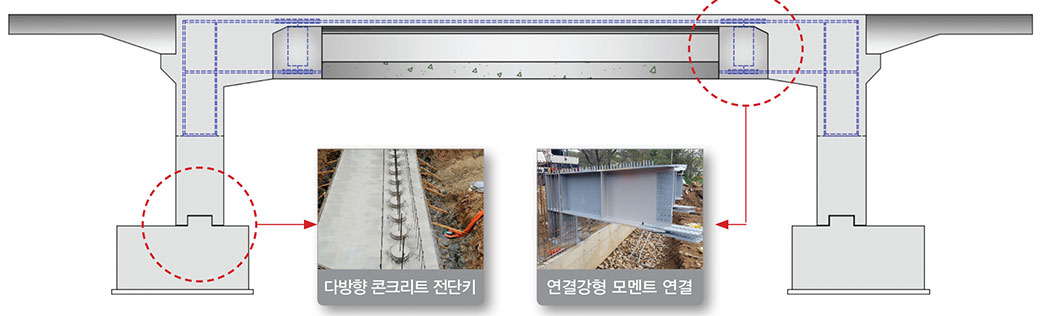

  • 기초가 분리되도록 전단연결부를 설치하여 사용하중에 대해 기초부 휨모멘트가 최소화되도록 한 반일체식교대 교량공법
  • 전단연결부에 다방향 콘크리트 전단키를 사용하여 교축방향뿐만 아니라 교직방향을 포함한 다방향의 수평변위 구속

공법특징

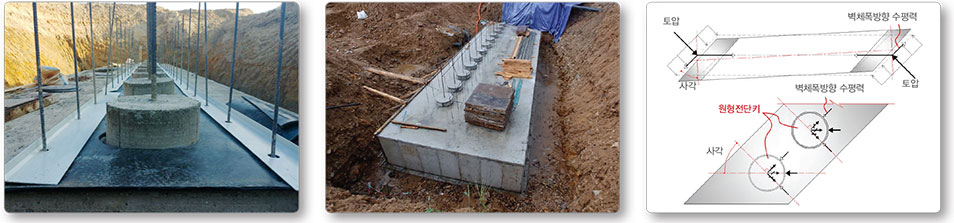

다방향 콘크리트 전단키
  • 교대벽체 하단 전단연결부 제공교대벽체와 기초 콘크리트간 부재 분리
  • 교대벽체, 상부구조 작용 모멘트 기초 미전달벽체높이 및 기초크기 최소화 가능
  • 원형전단키로 다방향의 수평변위 구속 가능
  • FRP 보호대를 적용하여 토사 유입 방지와 벽체 회전변위에 의한 콘크리트 모서리 파손 방지

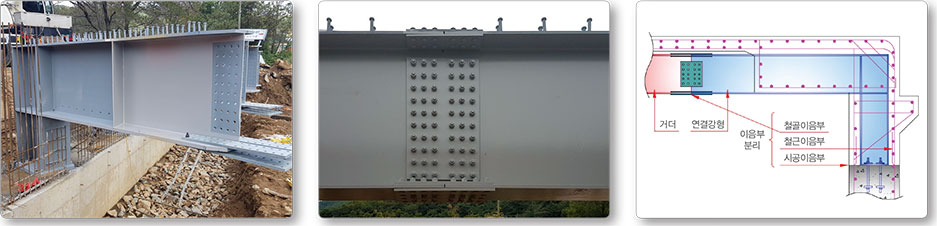

상부거더-연결강형 모멘트 연결
  • 최대 부모멘트 구간 피한 연결부 및 철근이음부 제공
  • 모멘트 연결로 연결부 안전성 향상
  • 연결강형이 우각부에서 연속되어 우각부 안전성 향상
