SPI교

프리플렉스 합성형과 소교대 및 일렬말뚝을 일체화시킨 교량공법으로서, 다기능 받침연결장치를 이용한 거더 단순거치방식을 적용하여 시공중 거더의 설치높이 조절 및 변위수용과 전도방지가 가능하도록 한 시공성을 극대화시킨 일체식교대 교량공법가능하도록 한 시공성을 극대화시킨 일체식교대 교량공법

개요

  • 상부 구조로 프리플렉스 합성형 거더를 적용하여 저형고, 장지간 가능
  • 소교대 및 일렬배치말뚝을 적용하여 토압과 하부구조의 크기를 최소화

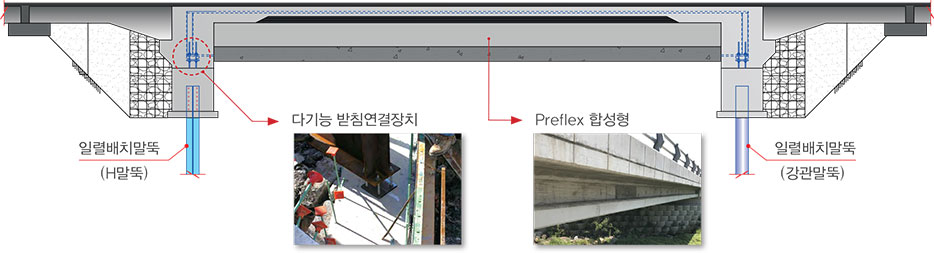

  • 시공중 거더의 설치높이 조절 및 변위수용과 전도방지가 가능한 다기능 받침연결장치를 적용한 합성형 라멘교 공법

특징

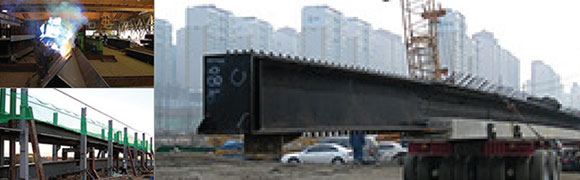

프리플렉스 합성형
  • 상부구조로 프리플렉스 합성형 적용
    • - 장경간, 저형고 가능
    • - 전단면 콘크리트 피복으로 유지관리비 절감
    • - 강합성교로 형고대비 처짐 및 진동 특성 우수

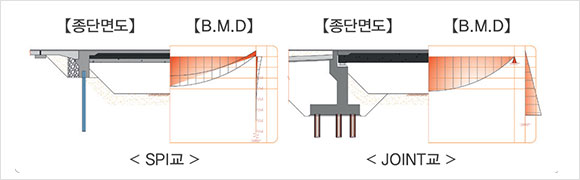

소교대-일렬말뚝 일체식교대 시스템
  • 낮은 높이의 소규모 교대 구조체 적용
    • - 적용높이 : 2m ~ 4m       - 표준두께 : 1.0m
  • 일렬배치말뚝 적용
    • - 시공 단순화, 공기단축, 공사비 감소, 제방훼손 최소 등

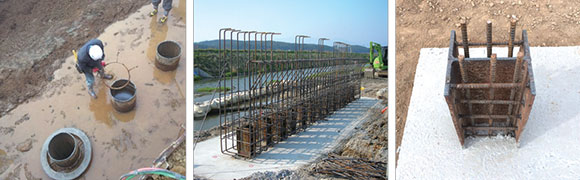

말뚝-소교대 일체화 방법
  • 철근 및 강결합 “방법A”를 이용한 일체화
    • - 도로교 설계기준 및 일체식교량 설계지침 준용
    • - 소교대와 말뚝의 강결합 구현으로 일체성 확보
    • - 현장에서 간편 시공
프리플렉스 합성형

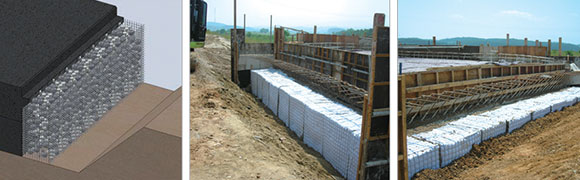

  • 교대배면의 무다짐 시공
    • - 폭1m 무다짐 시공으로 수동토압 저감
    • - 25mm 골재를 활용한 SB-3 채움재 사용
    • - 돌자루를 적용하여 시공편의성 확보
