HACOM 일체식 교대 교량

개요

  • 소교대 및 일렬배치말뚝을 적용하여 토압과 하부구조의 크기를 최소화시킨 일체식교대 교량 공법
  • 무다짐 뒤채움재를 이용하여 수동토압 저감 및 시공성 향상
  • 다기능 받침연결장치를 적용하여 시공 중 거더의 설치높이 조절 및 변위 수용과 전도방지

공법특징

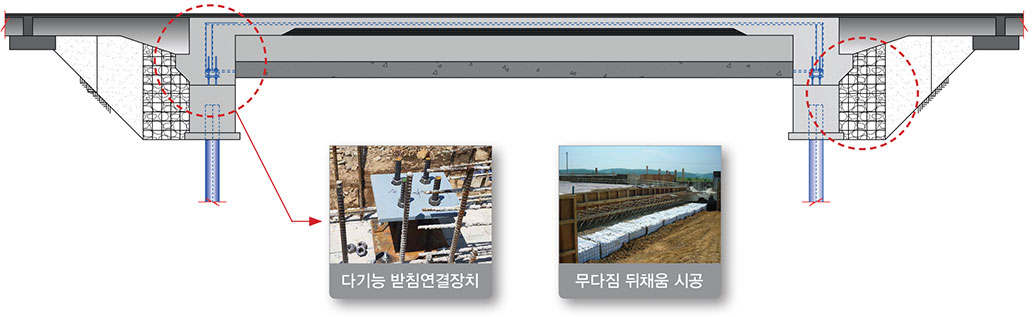

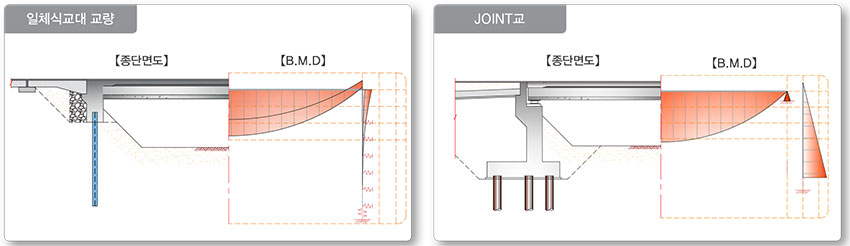

소교대-일렬말뚝 일체식교대 시스템
  • 낮은 높이의 소규모 교대구조체 적용적용높이 2.0~4.0m , 표준두께 1.0m
  • 일렬배치말뚝 적용시공단순화, 공기단축, 공사비 감소, 제방훼손 최소화

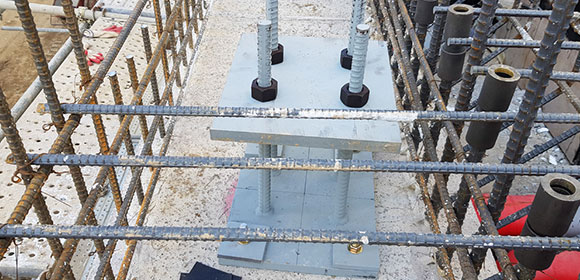

다기능 받침연결장치
  • 민원 등으로 인한 계획고 변경 시 즉각 대처 가능
  • 시공 오차의 수용 범위 확대 (수평 및 회전 변위

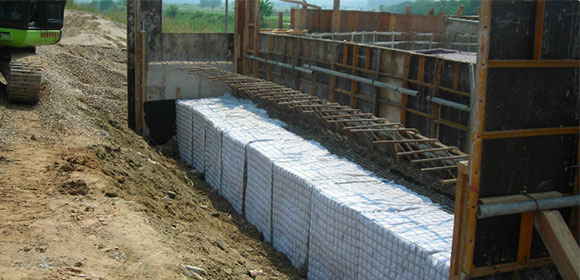

교대배면 무다짐 뒤채움 시공
  • 교대배면 폭 1.0m 무다짐 시공으로 수동토압 저감
  • 25mm 골재를 활용한 SB-3 채움재 사용
